| PK : |

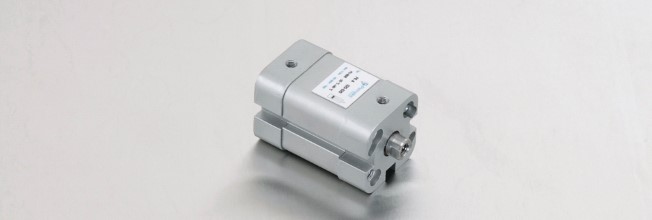

KOMPAKT ÇİFT ETKİLİ SİLİNDİRLER |
|
|
|
 |
| PK-A : |
KOMPAKT MANYETİK ÇİFT ETKİLİ SİLİNDİRLER |
|
|
|
 |
| Çalışma Akışkanı : |
Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
|
| Çalışma Sıcaklık Derecesi : |
Poliüretan (PU) : -20° C……+80° C
Viton (FKM) : -30° C……+150° C |
|
Max. Çalışma Basıncı :
|
10 Bar |
|
 |
|
| Silindir Ø mm |
Mil Ø mm |
İtme ve Çekme Kuvvetleri (6 bar) |
| (mm) |
(mm) |
İtme Kuvveti (N) |
Çekme Kuvveti (N) |
| 16 |
8 |
121 |
91 |
| 20 |
10 |
170 |
127 |
| 25 |
10 |
265 |
222 |
|
|
| STANDART DIŞI VARYASYONLAR |
| R1 |
: |
Paslanmaz Çelik Silindir Mili ( SS 304,SS 316 ) |
| R4 |
: |
Mil Ucu Somunu Paslanmaz Çelik ( SS 304 ) |
| R5 |
: |
Silindir Mili CK45 Çelik ( Sert Krom Kaplı ) |
| M1 |
: |
Silindir Milinde Uzatılmış Erkek Diş |
| M3 |
: |
Silindir Mili Özel Diş Ölçüsü |
| M4 |
: |
Uzatılmış Silindir Mili |
| K4 |
: |
Mil Keçesi Viton |
|
|
