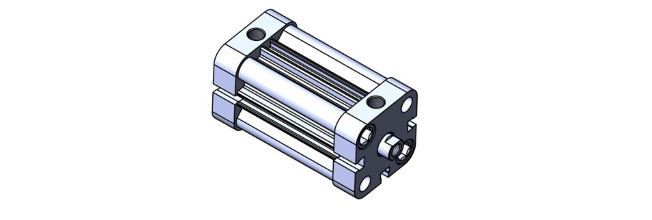

| KC : |
KOMPAKT,
ÇİFT ETKİLİ SİLİNDİR |
|
|
|
 |
| KC-A : |
KOMPAKT MANYETİK,
ÇİFT ETKİLİ SİLİNDİR |
|
|
|
 |
| Çalışma Akışkanı : |
Filtrelenmiş ve yağlanmış ya da filtrelenmiş ve yağsız hava |
|
| Çalışma Sıcaklık Derecesi : |
Poliüretan (PU) : -20° C……+80° C
Viton (FKM) : -30° C……+150° C |
|
Max. Çalışma Basıncı :
|
10 Bar |
|
 |
|
| Silindir Ø mm |
Mil Ø mm |
İtme ve Çekme Kuvvetleri (6 bar) |
| (mm) |
(mm) |
İtme Kuvveti (N) |
Çekme Kuvveti (N) |
| 32 |
12 |
482 |
415 |
| 40 |
12 |
754 |
687 |
| 50 |
16 |
1178 |
1058 |
| 63 |
16 |
1869 |
1750 |
| 80 |
20 |
3014 |
2829 |
| 100 |
20 |
4710 |
4522 |
|
|
| STANDART DIŞI VARYASYONLAR |
| R1 |
: |
Paslanmaz çelik silindir mili (SS 304, SS 316) |
| R4 |
: |
Mil ucu somunu paslanmaz çelik (SS 304) |
| R5 |
: |
Silindir mili CK 45 çelik (sert krom kaplı) |
| M1 |
: |
Silindir milinde uzatılmış erkek diş |
| M3 |
: |
Silindir mili özel diş ölçüsü |
| M4 |
: |
Uzatılmış silindir mili |
| K1 |
: |
Maks. 150°C için sızdırmazlık elemanları (viton) |
| K4 |
: |
Mil keçesi viton |
|
|
